Az Intel Gear módok részletes leírása

Az Intel Gear módok a modern Intel processzorok egyik legfontosabb memória-optimalizálási technológiája, amely a 11. generációs "Rocket Lake" processzorokkal került bevezetésre 2021-ben. Ez a technológia forradalmi változást hozott a memóriavezérlés terén, lehetővé téve a magasabb memóriafrekvenciák támogatását miközben megőrzi a rendszer stabilitását.

A Gear módok alapjai és működési elvei

Mi az Intel Gear mód?

Az Intel Gear módok lényegében a CPU-ba épített integrált memóriavezérlő (IMC) és a memóriamodulok órajele közötti arányt határozzák meg. Egyszerűen fogalmazva, ezek diktálják, hogy milyen gyorsan tud a processzor memóriavezérlője kommunikálni a RAM-mal, ami nagyobb rugalmasságot biztosít a magasabb memóriasebességek elérésében és a különböző memóriakészletekkel való kompatibilitásban.

A Gear módok bevezetése azért vált szükségessé, mert ahogy a DDR4 memória órajelei egyre magasabbak lettek, a CPU-n belüli integrált memóriavezérlő egyre nehezebben tudta fenntartani a stabilitást és az energiahatékonyságot a magas frekvenciákon, különösen túlhajtás során. Az Intel válasza erre a problémára az volt, hogy leválasztotta a memóriavezérlő és a memória órajelét, így azok eltérő frekvencián működhetnek.

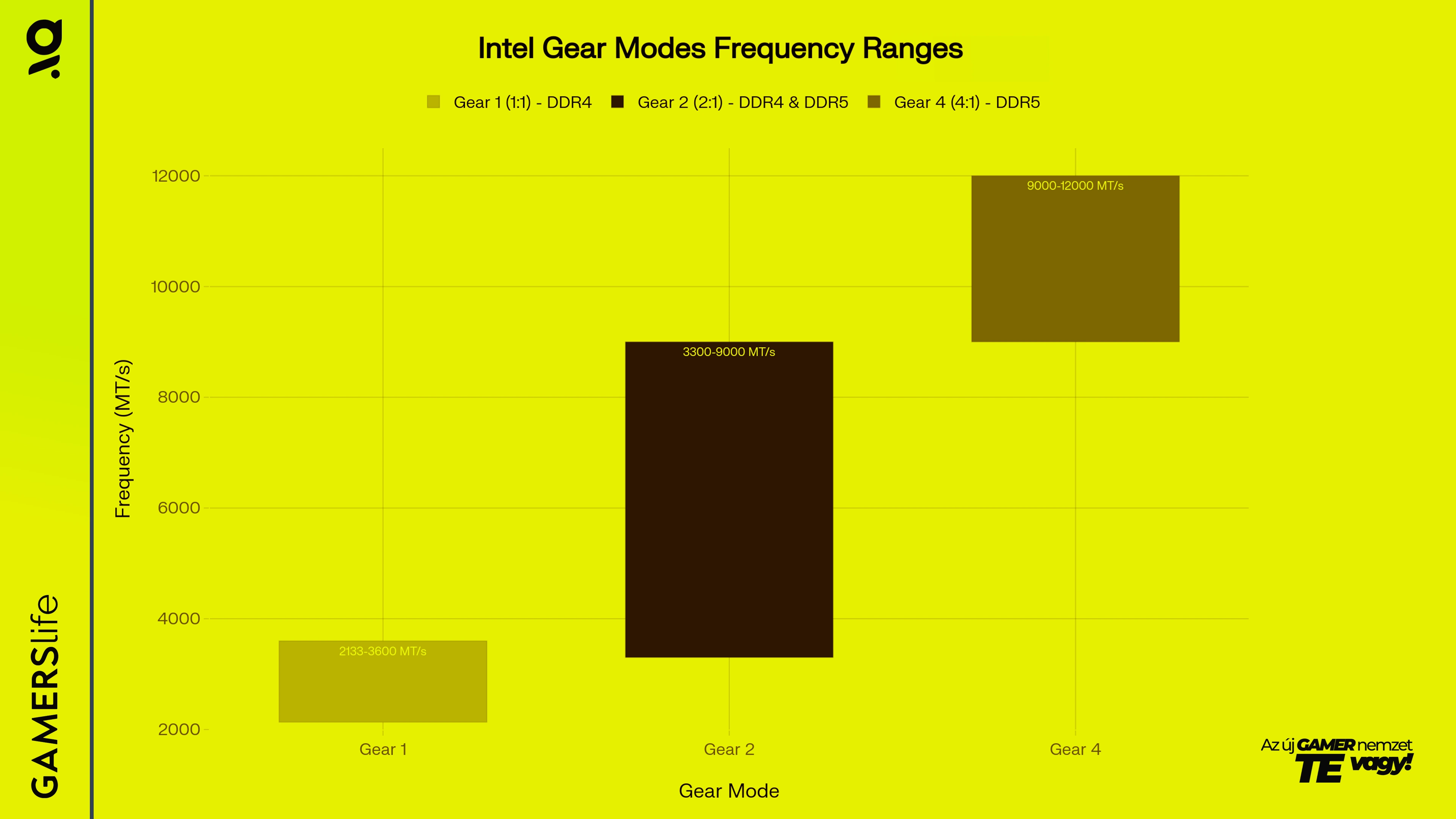

A három fő Gear mód jellemzői

• Gear 1 (1:1 arány): Ebben a módban az IMC és a memória azonos frekvencián működik. Ez az ideális beállítás DDR4 memóriák esetében, 2133-3600 MT/s frekvenciatartományban. A Gear 1 biztosítja a legalacsonyabb késleltetést, ami különösen előnyös játékok és késleltetés-érzékeny alkalmazások számára.
• Gear 2 (2:1 arány): Itt a memóriavezérlő félakkora frekvencián fut, mint a memória. Ez a mód támogatja mind a DDR4, mind a DDR5 memóriákat, 3300-9000 MT/s tartományban. A DDR5 memóriák alapértelmezetten ebben a módban működnek az Alder Lake és újabb processzorokon.
• Gear 4 (4:1 arány): A legmagasabb arányú mód, ahol az IMC a memória frekvenciájának negyedén működik. Kizárólag DDR5 memóriákhoz, 9000 MT/s feletti frekvenciáknál használatos. Ez lehetővé teszi a rendkívül magas sávszélességet, de jelentős késleltetés-növekedés árán.

Generációk közötti fejlődés

11. generáció (Rocket Lake)

A Rocket Lake processzorok vezették be a Gear módokat, kezdetben csak Gear 1 és Gear 2 opciókkal. Ez a generáció még főként DDR4 memóriákra összpontosított, és a Gear 1 mód DDR4-3600 MHz-ig volt általában stabil.

12. generáció (Alder Lake)

Az Alder Lake jelentős előrelépést hozott a hibrid architektúrával és a DDR5 támogatással. Bevezetésre került a Gear 4 mód is, felkészülve a jövőbeli nagy sebességű DDR5 memóriákra. Az Alder Lake processzorok alapértelmezetten DDR4-3200-at támogatnak Gear 1-ben, míg a DDR5 memóriák csak Gear 2-ben működnek.

13-14. generáció (Raptor Lake/Refresh)

A Raptor Lake és annak frissített változata, a Raptor Lake Refresh (14. generáció) tovább finomította a Gear módok implementációját. Ezek a processzorok jobb IMC minőséggel rendelkeznek, ami magasabb DDR5 frekvenciák stabil működését teszi lehetővé Gear 2 módban.

Teljesítményre gyakorolt hatások

Sávszélesség vs. Késleltetés dilemmája

A Gear módok választásakor két fő tényezőt kell mérlegelnüni: a memória sávszélességet és a késleltetést. A memória sávszélesség az a maximális sebesség, amellyel a CPU adatokat tud olvasni vagy írni, míg a késleltetés az az időtartam, ami eltelik a CPU adatkérése és az adat elérhetővé válása között.

Sávszélesség számítása: Memória sávszélesség = Memória frekvencia × Busz szélesség. Például két DDR5-6400 modul dual channel alaplapon: 6400 MT/s × 8 bájt = 51,2 GB/s csatornánként, összesen 102,4 GB/s.

A magasabb Gear módokba való váltáskor az IMC szűk keresztmetszetté válik, mivel csak a memória sebességének töredékén tud adatokat feldolgozni. Ez magasabb késleltetést eredményez, ezért bizonyos esetekben az alacsonyabb Gear mód alacsonyabb késleltetéssel jobb választás lehet.

Alkalmazási területek szerinti optimalizálás

• Játékokhoz: Az első személyű lövöldözős játékok és más reaktivitást igénylő alkalmazások esetében a magas képkockaszám és az alacsony bemeneti késleltetés a legfontosabb. Ezért érdemes az alacsonyabb késleltetést előnyben részesíteni a magasabb sávszélességgel szemben.
• Professzionális alkalmazásokhoz: AI feldolgozás, videószerkesztés, 3D renderelés és más adatátviteli igényű alkalmazások esetében a magasabb memória sávszélesség előnyösebb lehet, még a megnövekedett késleltetés árán is.

Valós teljesítménymérések

A Kingston által végzett AIDA64 benchmarkok érdekes eredményeket mutattak DDR5-8800 Gear 2 és DDR5-9600 Gear 4 összehasonlításában:

• DDR5-8800 Gear 2: 127,15 GB/s olvasás, 102,14 GB/s írás, 112,47 GB/s másolás, 74,6 ns késleltetés
• DDR5-9600 Gear 4: 126,71 GB/s olvasás, 101,79 GB/s írás, 117,85 GB/s másolás, 86,7 ns késleltetés

A magasabb frekvencia ellenére a DDR5-9600 Gear 4 konfiguráció alulmaradt a legtöbb területen a DDR5-8800 Gear 2-höz képest, köszönhetően a 14%-kal alacsonyabb késleltetésnek és a jobb IMC hatékonyságnak.

Energiafogyasztási szempontok

A Gear módok energiafogyasztásra is jelentős hatással vannak. A TechPowerUp tesztjei szerint a Gear 1 mód 5-10 watt-tal több energiát fogyaszt a memóriavezérlő részéről, mint a Gear 2. Ez különösen fontos a TDP-korlátozott processzorok esetében, ahol a memóriavezérlő magasabb energiafogyasztása kevesebb energiát hagy a CPU magok számára, ami befolyásolhatja a turbo boost teljesítményt.

Egy Core i5-11400F esetében például a DDR4-3733 MHz memóriával a Gear 2 mód átlagosan 1,5%-kal gyorsabbnak bizonyult Gear 1-hez képest, főként a felszabadult energiakorlát miatt.

Gyakorlati konfigurálási tippek

BIOS beállítások

Alapértelmezés szerint a BIOS automatikusan kiválasztja a megfelelő Gear módot, de ezt manuálisan is be lehet állítani. Az ASUS alaplapokon például "Frequency Mode" néven található meg ez a beállítás, míg más gyártóknál "Gear Mode" vagy hasonló néven.

Optimális frekvenciák processzor típusonként

• 12. generációs K-sorozat: DDR4-3600 vagy DDR4-4000 Gear 1 módban, DDR5-4800 Gear 2 módban
• 13-14. generációs processzorok: Jobb IMC minőség miatt magasabb DDR5 frekvenciák is stabilak Gear 2-ben
• Lezárt (non-K) processzorok: Korlátozott VccSA feszültség miatt általában alacsonyabb frekvenciák ajánlottak

Túlhajtási megfontolások

A magas frekvenciák eléréséhez - mint például 3600 MT/s Gear 1-ben vagy 9000 MT/s Gear 2-ben - kiváló minőségű CPU-ra és alaplapra van szükség a processzor és memória közötti jelstabilitás biztosításához. A B-sorozatú chipseteken korlátozott lehet a VccSA feszültség beállítási lehetősége, ami befolyásolja a maximum elérhető frekvenciákat.

Jövőbeli kilátások és fejlesztési irányok

Az Intel Gear technológiája folyamatosan fejlődik az újabb processzorok generációival. A 15. generációs Arrow Lake processzorok várhatóan további finomításokat hoznak majd a memóriavezérlésben. A DDR5 technológia terjedésével és a még magasabb frekvenciák elérhetőségével a Gear 4 mód szerepe is növekedhet a jövőben.

A memóriagyártók is folyamatosan fejlesztik a DDR5 moduljaikat, ami lehetővé teszi egyre magasabb frekvenciák elérését jobb időzítésekkel. Ez különösen érdekes fejlemény lehet a Gear 2 és Gear 4 módok teljesítményének javulása szempontjából.

Zárógondolatok

Az Intel Gear módok jelentős rugalmasságot biztosítanak a memóriakonfigurációban, lehetővé téve a különböző alkalmazási igények optimális kiszolgálását. A választás a Gear módok között alapvetően a felhasználó prioritásaitól függ: játékosok és késleltetés-érzékeny feladatokhoz Gear 1 vagy Gear 2 alacsonyabb frekvenciákkal, míg professzionális, sávszélesség-igényes munkákhoz magasabb frekvenciájú Gear 2 vagy Gear 4 konfigurációk ajánlottak.

A nyers sebesség nem minden - az alacsonyabb késleltetés és jobb IMC hatékonyság gyakran kézzelfoghatóbb teljesítménynövekedést eredményez, különösen késleltetés-érzékeny feladatoknál. A Gear módok megértése segít a felhasználóknak a megfelelő memóriakonfiguráció kiválasztásában, maximalizálva ezzel rendszerük potenciálját.
